مادربرد صنعتی جت وی JNAF791-Q370

نقد و بررسی مادربرد صنعتی جت وی JNAF791-Q370

مادربورد صنعتی جت وی JNAF791-Q370

مادربرد صنعتی مدل JNAF791-Q370 از سری مادربرد های JNAF791 شرکت جت وی (JETWAY) است که در ابعاد 244 × 305 میلیمتر همراه با فرم فکتور ATX طراحی شده و با چیپست Q370 امکان پشتیبانی از پردازنده های نسل هشتم اینتل Core i7/i5/i3, Pentium, Celeron با سوکت LGA1151 را دارد. این مادربورد صنعتی دارای 4 اسلات U-DIMM است که قابلیت پشتیبانی از رم های دو کاناله DDR4 SDRAM با حداکثر ظرفیت 128GB و فرکانس 2666MHz را داشته و از پردازنده گرافیکی آنبرد Intel HD Graphics نیز پشتیبانی می کند. مادربرد سری JNAF791 یک پورت HDMI1.4 ، یک پورت DP1.2 ، یک پورت VGA و یک پورت DVI-D ارائه می دهد که می تواند تا 3 نمایشگر را به طور مستقل پشتیبانی نماید. بر روی مین برد صنعتی جت وی مدل JNAF791-Q370 دو اسلات PCI، یک اسلات PCIe، دو اسلات PCIe x16 و یک اسلات PCIe x4 تعبیه شده و قابلیت پشتیبانی از NVMe را داشته و همچنین دارای یک اسلات M.2 می باشد. بر روی این قطعه سخت افزاری تعدادی درگاه اتصال قرار گرفته که می توان به یک پورت VGA/ HDMI/ DisplayPort /DVI-D، دو پورت شبکه گیگابیت اترنت، سه جک 3.5 میلیمتری صدا و میکروفن، یک پورت سریال RS232/422/485، چهار پورت USB 3.1 Gen. 2 و دو پورت USB3.1 Gen. 1 اشاره نمود. این محصول در بازار قطعات کامپیوتری عرضه شده و استفاده از آن برای دستگاه های خود پرداز، رایانه های شخصی صنعتی، اتوماسیون کارخانه، بخش عمومی، امنیت دیجیتال و برنامه های نظارت مناسب می باشد.

مشخصات مین برد صنعتی جت وی JNAF791-Q370 :

• ابعاد: 244 × 305 میلیمتر
• فرم فاکتور: ATX
• چیپست مادربرد: Intel Q370
• بایوس: AMI Flash ROM
• پشتیبانی از RAID: دارد، RAID 0, 1, 5, 10
• پردازنده :
  • پلتفرم سازنده: Intel
  • پردازنده پشتیبانی شده: Gen 8 Coffee Lake Processor Core i7/i5/i3, Pentium, Celeron
  • سوکت پردازنده: LGA1151
  • توان حرارتی TDP: برابر با 95W
• حافظه رم :
  • نوع رم: DDR4 SDRAM
  • فرکانس رم: 2666MHz
  • کل حافظه رم پشتیبانی شده: 128GB
  • تعداد اسلات رم: 4 اسلات U-DIMM
  • پیکربندی حافظه: دو کاناله
• پردازنده گرافیکی: Intel® HD Graphics
• خروجی تصویر: VGA، HDMI 1.4، DVI-D، DisplayPort
• پشتیبانی از نمایشگر: تا 3 عدد
• رابط توسعه:
  • 2 عدد اسلات PCI
  • 1 عدد اسلات PCIe x1، 1 * PCIe x4، 2 * PCIe x16. Support NVMe
  • 1 عدد اسلات M.2
• شبکه:
  • تعداد پورت شبکه: 2x RJ45 10/100/1000Mbps
  • کنترلر شبکه: 2x Intel GbE
• تراشه صوتی: HD Audio REALTEK® ALC662، 6 Channel
• رابط ذخیره ساز : 5x SATAIII
• کانکتور های داخلی:
  • 2x USB3.1 (Gen. 1), 4 x USB 2.0
  • 1x PS/2
  • 9x COM2 support RS232/422/485
  • 5x SATAIII
  • 1x M.2 (E-key, 2230)
  • 1x GPIO 8bit
  • 1x Audio Header

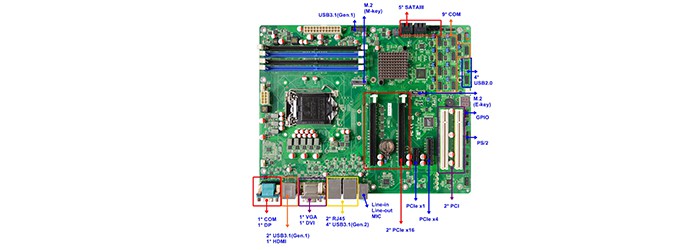

• پورت های ورودی و خروجی پشت پنل :
  • 1 پورت VGA
  • 1 پورت HDMI
  • 1 پورت DisplayPort
  • 1 پورت DVI-D
  • 2 پورت Ethernet1
  • 4x USB 3.1 (Gen. 2) & 2 x USB3.1 (Gen. 1)
  • 3 جک 3.5 میلیمتری صدا و میکروفن
  • 1 پورت سریال RS232/422/485
