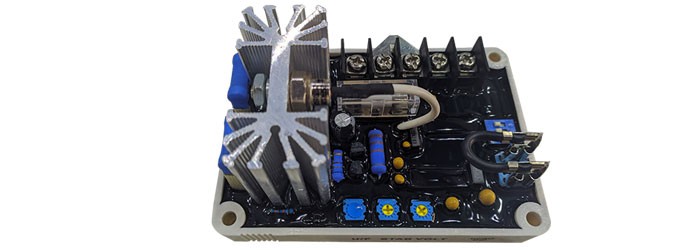

ماژول رگولاتور ولتاژ ژنراتور کوتای EA05A

نقد و بررسی ماژول رگولاتور ولتاژ ژنراتور کوتای EA05A

 رگولاتور ولتاژ دیزل ژنراتور کوتای EA05A

ماژول رگولاتور ولتاژ دیزل ژنراتور که به اختصار AVR (مخفف Automatic voltage Regulator ) در بازار به عنوان یک ماژول الکترونیکی معرفش شده و برای تنظیم ولتاژ خروجی دیزل ژنراتور که خروجی آن به صورت DC می باشد، به کار می رود. این ماژول رگولاتور ولتاژ ژنراتور برای جلوگیری از نوسانات ولتاژ و خرابی های ناشی از آن استفاده می شود و یکی از مقرون به صرفه ترین رگولاتور ولتاژهای شرکت KUTAI مدل EA05A است که بر روی انواع ژنراتورهای استمفورد، کاترپیلار، انواع ژنراتور بصورت Genaral نصب می گردد. رگولاتور ولتاژ ژنراتور کوتای مدل EA05A دارای ورودی تک فاز دو سیمه با ولتاژ 95 تا 130 ولت AC بوده و از مشخصات آن را می توان به حداکثر ولتاژ خروجی 45 ولت با جریان 5 آمپرDC و 7 آمپر برای 10 ثانیه نیز اشاره نمود. از مشخصه ی مهم این ماژول رگولاتور ولتاژ قابلیت LED آندر فرکانس پروتکشن UFRO ( UNDER FREQUENCY PROTECTION) است که در صورت کم شدن دور موتور دیزل یا فرکانس، LED با رنگ قرمز روشن شده و با گرفتن خطا، باعث قطع خروجی می شود تا آسیب کمتری به دستگاه وارد گردد. این محصول با وزنی سبک و ابعاد مناسب به بازار تجهیزات برق و الکترونیک عرضه شده و با کیفیت عالی به فروش می رسد.

مشخصات فنی رگولاتور ولتاژ کوتای EA05A :

• ورودی:
  • ولتاژ : 130-95 ولت AC یک فاز دو سیمه
  • فرکانس: 50/60Hz قابلیت انتخاب با دیپ سوییچ
  • فاز: 1 و 2 فاز /3 فاز و 2 فاز یک نول
• زمان پاسخ دهی:
  • جریان تحریک: 80ms در 90% جریان تحریک
  • ولتاژ: 300ms در 97% ولتاژ تحریک
• خروجی:
  • حداکثر ولتاژ خروجی: 45V DC ، حداکثر ولتاژ ورودی: 120 ولت AC
  • جریان: Continuous 5A Intermittent 7A for 10 sec
  • مقاومت: 15 تا 100 اهم
• تلرانس : کمتر از ± 0.5
• بهینه توان مصرقی : 8 وات
• پتانسیومتر خارجی تنظیم ولتاژ: 7% با 1 کیلو اهم 1 وات
• حفاظت فرکانسی: حد پایین فرکانس: تا 30 هرتز
• حفاظت بیشینه تحریک : 75 ولت DC برای مدت زمان 10 ثانیه
• محدودیت های محیطی:
  • دما: 40- تا 70 درجه سانتیگراد
  • رطوبت: 95%
  • لرزش: 20 تا 100 هرتز
