مادربرد صنعتی ادونتک AIMB-705

نقد و بررسی مادربرد صنعتی ادونتک AIMB-705

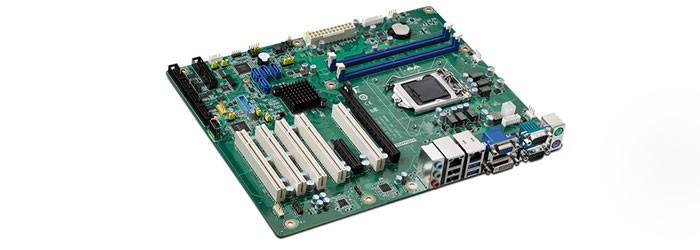

مادربرد صنعتی ادونتک AIMB-705

مادربرد صنعتی Advantech مدل AIMB-705 دارای تراشه اینتل H110 بوده که قابلیت پشتیبانی از پردازنده های اینتل نسل 6 و 7 سری Core i7/i5/i3/Pentium/Celeron با سوکت LGA 1151 را دارد و مجهز به دو اسلات رم از نوع ماژول 288 پین DIMM می باشد. این مادربرد قادر است که از رم های دو کاناله با حداکثر ظرفیت 32 گیگابایت از نوع DDR4 با فرکانس های 1866/2133MHz را پشتیبانی نماید. مادربرد صنعتی مدل AIMB-705 مجهز به کارت گرافیک آنبرد اینتل HD است که توانایی پشتیبانی از دو مانیتور با خروجی تصویر DVI و VGA را دارد و همچنین از اسلات های PCIe x16 (Gen3)، PCIe x4 (Gen2) و پنج اسلات PCI نیز بهره می برد. این مدل از مادربرد صنعتی ادونتک دارای دو پورت شبکه RJ-45 با سرعت گیگابیت اترنت بوده و از پورت های متنوعی مانند چهار پورت USB2.0، دو پورت سریال، پورت صدا و دو پورت PS/2 برخوردار است و دارای رابط SATA III با نرخ انتقال دیتا 600 مگابایت در ثانیه می باشد. این محصول از نظر فیزیکی در ابعاد 244 × 304.8 میلیمتر تولید شده و با فرم فکتور ATX در بازار قطعات کامپیوتر ارائه می گردد.

مشخصات فنی مادربورد صنعتی ادونتک AIMB-705 :

• ابعاد: 244 × 304.8 میلیمتر
• فرم فاکتور: ATX
• چیپست مادربرد: Intel H110
• بایوس: AMI 128Mbit SPI Flash
• پشتیبانی از RAID: دارد، RAID 0, 1, 5, 10
• پردازنده :
  • پلتفرم سازنده: Intel
  • پردازنده پشتیبانی شده: 6th/7th generation Core i7/i5/i3/Pentium/Celeron
  • سوکت پردازنده: LGA 1151
• حافظه رم :
• نوع رم: DDR4
  • فرکانس رم: 1866/2133MHz
  • کل حافظه رم پشتیبانی شده: 32 گیگابایت
  • تعداد اسلات رم: 2x 288-pin DIMM
  • پیکربندی حافظه: دو کاناله
• کارت گرافیک: integrated Intel HD Graphics
• اسلات توسعه:
  • 1x PCIe x16 (Gen3)
  • 1x PCIe x4 (Gen2)
  • 5x PCI
• شبکه:
  • تعداد پورت شبکه: 2x RJ-45 10/100/1000Mbps
  • کنترلر شبکه:
    • GbE LAN1: Intel I219-V
    • GbE LAN2: Intel I211-AT
• رابط ساتا: SATA III
• حداکثر نرخ انتقال دیتا: 600MB/s
• ورودی و خروجی پشت:
  • 1xVGA
  • 1xDVI
  • 2x Ethernet
  • 4x USB2.0
  • Audio (Mic-in, Line-out)
  • 2x Serial
  • 2x PS/2 ( keyboard and mouse)
• کانکتورهای داخلی:
  • 2x USB 2.0
  • 2x USB3.0
  • Serial: 4
  • 1x Parallel
  • 1x FDD
• پشتیبانی از نمایشگر: 2 عدد
