مادربرد صنعتی ادونتک AIMB-781

نقد و بررسی مادربرد صنعتی ادونتک AIMB-781

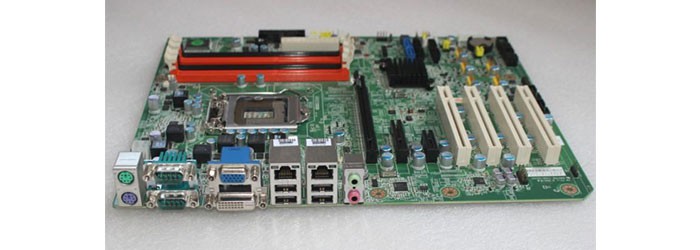

مادربرد صنعتی ادونتک AIMB-781

مادربرد صنعتی مدل AIMB-781 محصولی از برند ادونتک است که امکان پشتیبانی از پردازنده های نسل 2 اینتل Core i7/i5/i3/Pentium با چیپست Q67/B65 و سوکت LGA1155 را دارد. این مادربرد صنعتی دارای 4 اسلات رم DIMM بوده که قادر است از رم های دو کاناله با حداکثر ظرفیت 32 گیگابایت از نوع DDR3 با فرکانس های 1066/1333MHz را پشتیبانی نماید و مجهز به کارت گرافیک آنبرد اینتل HD می باشد. مادربرد صنعتی Advantech مدل AIMB-781 از 4 اسلات PCI و یک اسلات PCIe x1 Gen 2 / PCIe x4 Gen 2 / PCIe x16 Gen 2 برخوردار است و دارای رابط SATA III می باشد. در قسمت پشت این محصول تعدادی پورت ورودی و خروجی تعبیه شده که می توان به یک پورت خروجی تصویر VGA/ DVI، دو پورت شبکه Ethernet، چهار پورت USB، دو پورت Audio ، دو پورت سریال و دو پورت PS/2 ( keyboard and mouse) نیز اشاره نمود و از نظر فیزیکی در ابعاد 244 × 304.8 میلیمتر تولید شده و با کیفیت عالی در بازار قطعات کامپیوتر به فروش می رسد.

مشخصات فنی مادربرد صنعتی ادونتک AIMB-781 :

• ابعاد: 244 × 304.8 میلیمتر
• فرم فاکتور: ATX
• چیپست مادربرد: Q67/B65
• بایوس: AMI 64Mbit SPI
• پشتیبانی از RAID: دارد، RAID 0, 1, 5, 10
• پردازنده :
  • پلتفرم سازنده: Intel
  • پردازنده پشتیبانی شده: 2nd Core i7/i5/i3/Pentium
  • فرکانس پردازنده: 2.9GHz Up to 3.4GHz
  • حافظه کش: 8MB/6MB/3MB/3MB
  • سوکت پردازنده: LGA1155
• حافظه رم :
  • نوع رم: DDR3
  • فرکانس رم: 1066/1333MHz
  • کل حافظه رم پشتیبانی شده: 32 گیگابایت
  • تعداد اسلات رم: 4x 240-pin DIMM
  • پیکربندی حافظه: دو کاناله
• گرافیک:
  • کنترلر: Intel HD Graphics
  • حافظه گرافیکی: 1 تا 2 گیگابایت گرافیک قابل نصب
• اسلات توسعه:
  • 4x PCI
  • PCIe x1 Gen 2
  • PCIe x4 Gen 2
  • PCIe x16 Gen 2
• شبکه:
  • تعداد پورت شبکه: 2x RJ-45 10/100/1000Mbps
  • کنترلر شبکه:
    • GbE LAN1: Intel 82579LM
    • GbE LAN2: Intel 82583V for QG2 version
• رابط ساتا: SATA III
• ورودی و خروجی پشت:
  • 1xVGA
  • 1xDVI
  • 2x Ethernet
  • 4x USB
  • 2x Audio (Mic-in, Line-out)
  • 2x Serial (RS-232
  • 2x PS/2 ( keyboard and mouse)
• کانکتورهای داخلی:
  • USB 2.0 : 10 for QG2 version; 8 for QVG version
  • Serial: 4 for QG2 (3 x RS-232, 1 x RS-232/422/485 with auto-flow control)
  • SATA : 6 (QG2 version: SATA II x4 and SATA III x2; QVG version : SATA II x5 and SATA III x1
  • 1x Parallel
  • GPIO: 8-bit
