ماژول آردوینو Due

نقد و بررسی ماژول آردوینو Due

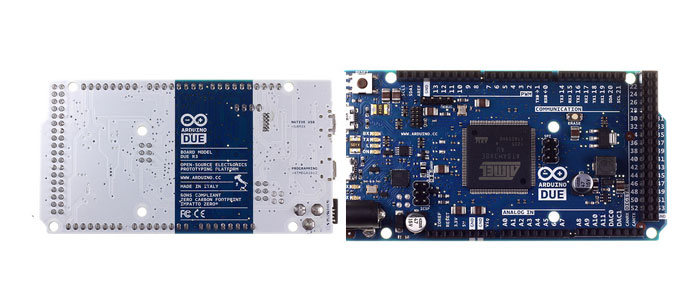

برد آردوینو Due

ماژول برق آردوینو مدل Due اولین بردی است که میکروکنترلر آن با هسته ARM 32 بیتی طراحی شده است. این برد دارای 54 پین ورودی و خروجی دیجیتال است که 12 پین آن را خروجی PWM تولید می کند و ورودی آنالوگ آن 12 پین می باشد و از 2 پین خروجی آنالوگ، 4 پورت UARTs، یک کابل  USB OTG، دو عدد TWI، پورت برق، یک هدر SPI و JTACG ، دکمه ریست و یک دکمه Delete بهره می برد. این محصول همراه با کابل میکرو USB عرضه می شود که می توان از طریق آن به کامپیوتر متصل شد و یا با یک آداپتور AC به DC یا باتری آن را راه اندازی نمائید. محدوده ولتاژ ورودی برد آردوینو مدل Due بین 6 تا 16 ولت است و میزان ولتاژ ورودی که برای آن پیشنهاد می شود بین 7 تا 12 ولت می باشد و میزان ولتاژی که این برد با آن کار می کند 3.3 ولت است و سازگار با  Arduino pinout 1.0 بوده و از طریق نرم افزار IDE پروگرام می شود. حافظه فلش این ماژول برق 512  کیلوبایت است و از 96 کیلوبایت حافظه SRAM بهره می برد و با وزنی معادل 3.6 گرم در بازار قطعات برق و الکترونیک به فروش می رسد.

مشخصات فنی ماژول آردوینو Due :

• میکروکنترلر : AT91SAM3X8E
• ولتاژ عملیاتی :  3.3 ولت
• ولتاژ ورودی (پیشنهادی) : 7 تا 12 ولت
• ولتاژ ورودی (محدوده) : 6 تا 16 ولت
• پین های دیجیتال ورودی/خروجی : 54 پین
• پین های ورودی آنالوگ : 12 پین
• پین های خروجی آنالوگ: 2 (DAC)
• کل جریان خروجی DC روی تمام خطوط ورودی/خروجی : 130 میلی آمپر
• جریان DC جهت پین 3.3 ولت : 800 میلی آمپر
• جریان DC جهت پین 5 ولت : 800 میلی آمپر
• حافظه فلش : 512  کیلوبایت
• حافظه SRAM : نود وشش کیلوبایت (دو عدد بانک : 64 کیلوبایت و 32 کیلوبایت)
• سرعت کلاک: 84 مگاهرتز
• وزن ماژول برق آردوینو: 3.6 گرم
• ابعاد (طول و عرض): 101.52 * 53.3 میلیمتر
