پاور ای گیت Power supply egate 620

نقد و بررسی پاور ای گیت Power supply egate 620

پاور ائی گیت از خروجی های کافی از قبیل برق ساتا ، کابل four , کابل 24 پین (20+4) و ...برخوردار میباشد .لازم به ذکر است این پاور 230 وات واقعی میباشد.این محصول با تمامی محصولات شرکت های بزرگ سخت افزار ی از قیبل اینتل ، AMD یا NVIDIA  سازگار است و می توانید از این محصول در کنار آنها استفاده کنید
این محصول طرفدار محیط زیست نیز است و در ساخت آن به ذخیره نیرو توجه بسیاری شده است , فن این پاور هم بزرگ می باشد و به Big Fan هم معروف استمنبع تغذیه کامپیوتر یا همان پاور ساپلای Power Supply دارای کابلها و کانکتورهای مختلفی میباشد که اطلاع از شماتیک این کانکتورها و کاربرد آنها برای اغلب حرفه ای ها و تعمیرکاران سیستم ضروریست .

1. کانکتور 4 پین بِرگ  Berg 4 Pin
این کانکتور برای اتصال منبع تغذیه به دستگاههای کوچکی همچون درایو فلاپی دیسک استفاده می شود .
2. کانکتور 4 پین مالِکس Molex 4 Pin
این کانکتور برای اتصال منبع تغذیه به دستگاههای مختلفی  همچون درایوهای نوری و هارد دیسک و ...استفاده می شود .

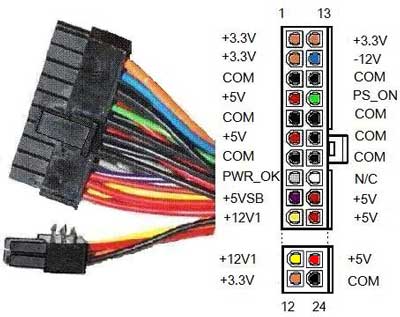

3. کانکتور 20 پین مالِکس Molex 20 & 24  Pin
این کانکتور برای اتصال منبع تغذیه به مادربرد تحت سیستم ATX بکار میرود .
البته در سیستمهای جدید ATX-2 این کانکتور 4 پین اضافی نیز دارد که بایستی متصل گردد . (24 پین مالکس ای تی ایکس تو )

4. کانکتور 4 پین 12 ولت پنتیوم فور مالِکس Molex 4  Pin P4
این کانکتور ویژه سیستمهای پنتیوم 4 میباشد و به مادربورد متصل میگردد . البته در حال حاضر کلیه ماردبوردها نیاز به اتصال این کانکتور دارند .
5. کانکتور 6 پین AUX  AUX 6 Pin
این کانکتور یک شاخه 5 ولتی دی سی به همراه دو  شاخه 3.3 ولتی در اختیار قرار می دهد . این کانکتور در پاورهای جدید ATX 2 حذف گردیده است .
6. کانکتور تغذیه ساتا Serial ATA
دستگاههای با پورت ساتا دارای کانکتور برق متفاوتی میباشند, کانکتورهای تغذیه ساتا دارای 15 پین است که در واقع در 5 رشته سیم خلاصه می شود. نکته قابل توجه اینکه ولتاژ موردنیاز دستگاههای ساتا علاوه بر 5 ولت و 12 ولت ،  سه شاخه ی 3.3 ولتی نیز میباشد . لذا استفاده از رابطهای تبدیل کانکتور 4 پین مالکس به کانکتور ساتا توصیه نمی شود چراکه کانکتور 4 پین مالکس دارای برق 3.3 ولتی نیست !
روش استاندارد جهت تغذیه دستگاههای ساتا استفاده از پاورهای دارای کانکتور مجزای ساتا میباشد ( بعضی از پاورها دارای کانکتور ساتا هستند اما این کانکتورها در داخل پاور و یا حتی در خارج از پاور به کانکتورهای 4 پین مالکس و یا برق 5 ولت متصل هستند و دارای شاخه ولتاژ 3.3 ولتی نیستند . این کانکتورها 4 سیمه میباشند در حالیکه در منابع تغذیه استاندارد کانکتور تغذیه ساتا داراید 5رشته سیم ، 3 رشته سیم به رنگهای زرد و قرمز و نارنجی و دو رشته سیم مشکی ، میباشند ).

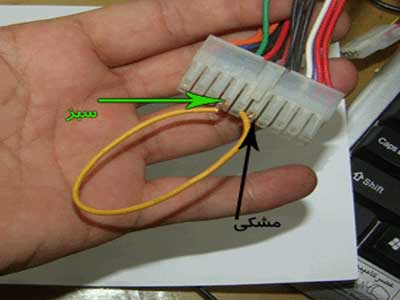

برای روشن کردن منبع تغذیه Egate بدون اتصال به مادربرد بایستی پین شماره 14 که به رنگ سبز رنگ میباشد و به PS_ON موسوم است را به یکی از شاخه های بدنه GND یا همان سیم مشکی وصل کنید .
